ろ過、スクリーニング & 保護のためのTwill織りワイヤーメッシュ

ツイル織りワイヤーメッシュ 独特なtwill織りプロセスを採用し、より高い強度と安定性を提供します。それはろ過、スクリーニングおよび保護分野で広く利用されています。プレーンウィーブメッシュと比較して、ツイルトウィーブメッシュは均一な開口部とより堅牢な構造を持ち、高温、高圧、腐食性の環境での使用に適しています。ステンレス鋼のような耐食性材料で作られており、さまざまな業界のカスタマイズされたニーズを満たすために優れた耐久性と圧縮強度を提供します。

Display of the weaving details of twill weave wire mesh

仕様

あなたのニーズに応じて特別な仕様を要求することができます

Twill Weaveワイヤメッシュの仕様
モデル	メッシュカウント (ワープ× Weft)	ワイヤー直径		メッシュオープニング		オープンエリア
–	–	インチ	Mm	インチ	Mm	%
TW-0185	1 × 1	0.0800	2.0300	0.9200	23.370	85
TW-0276	2 × 2	0.0630	1.6000	0.4370	11.100	76
TW-0370	3 × 3	0.0540	1.3700	0.2790	7.090	70
TW-0456	4 × 4	0.0630	1.6000	0.1870	4.750	56
TW-0466	4 × 4	0.0470	1.1900	0.2030	5.160	66
TW-0563	5 × 5	0.0410	1.0400	0.1590	4.040	63
TW-0662	6 × 6	0.0350	0.8900	0.1320	3.350	62
TW-0860	8 × 8	0.0280	0.7100	0.0970	2.460	60
TW-1056	10 × 10	0.0250	0.6400	0.0750	1.910	56
TW-1064	10 × 10	0.0200	0.5100	0.0800	2.030	64
TW-1252	12 × 12	0.0230	0.5840	0.0600	1.520	52
TW-1258	12 × 12	0.0200	0.5080	0.0630	1.600	58
TW-1446	14 × 14	0.0230	0.5840	0.0480	1.220	46
TW-1452	14 × 14	0.0200	0.5080	0.0510	1.300	52
TW-1651	16 × 16	0.0180	0.4570	0.0445	1.130	51
TW-1848	18 × 18	0.0170	0.4320	0.0386	0.980	48
TW-2036	20 × 20	0.0200	0.5080	0.0300	0.760	36
TW-2046	20 × 20	0.0160	0.4060	0.0340	0.860	46
TW-2444	24 × 24	0.0140	0.3560	0.0277	0.700	44
TW-3037	30 × 30	0.0130	0.3300	0.0203	0.520	37
TW-3041	30 × 30	0.0120	0.3050	0.0213	0.540	41
TW-3053	30 × 30	0.0090	0.2290	0.0243	0.620	53
TW-3538	35 × 35	0.0110	0.2790	0.0176	0.450	38
TW-4036	40 × 40	0.0100	0.2540	0.0150	0.380	36
TW-5030	50 × 50	0.0090	0.2290	0.0110	0.280	30
TW-5037	50 × 50	0.0080	0.2030	0.0120	0.310	37
TW-6030	60 × 60	0.0075	0.1910	0.0092	0.230	30
TW-6034	60 × 60	0.0070	0.1780	0.0097	0.250	34
TW-7030	70 × 70	0.0065	0.1650	0.0078	0.200	30
TW-8023	80 × 80	0.0065	0.1650	0.0060	0.150	23
TW-8032	80 × 80	0.0055	0.1400	0.0070	0.180	32
TW-9031	90 × 90	0.0050	0.1270	0.0061	0.160	31
TW-10030	100 × 100	0.0045	0.1140	0.0055	0.140	30
TW-10035	100 × 100	0.0040	0.1020	0.0060	0.150	35
TW-10043	100 × 100	0.0035	0.0890	0.0065	0.170	43
TW-11031	110 × 110	0.0040	0.1016	0.0051	0.130	31
TW-12031	120 × 120	0.0037	0.0940	0.0064	0.117	31
TW-15037	150 × 150	0.0026	0.0660	0.0041	0.104	37
TW-15034	150 × 150	0.0700	0.0028	0.0993	0.004	34
TW-16036	160 × 160	0.0025	0.0635	0.0038	0.097	36
TW-16539	165 × 165	0.0580	0.0023	0.0959	0.004	39
TW-18035-1	180 × 180	0.0023	0.0584	0.0033	0.084	35
TW-18035-2	180 × 180	0.0580	0.0023	0.0831	0.003	35
TW-20034	200 × 200	0.0021	0.0533	0.0029	0.074	34
TW-20029	200 × 200	0.0580	0.0023	0.0690	0.003	29
TW-22531	225 × 225	0.0500	0.0020	0.0629	0.003	31
TW-23534	235 × 235	0.0450	0.0018	0.0631	0.003	34
TW-25036-1	250 × 250	0.0016	0.0406	0.0024	0.061	36
TW-25036-2	250 × 250	0.0400	0.0016	0.0616	0.002	36
TW-27032-1	270 × 270	0.0016	0.0406	0.0021	0.053	32
TW-27032-2	270 × 270	0.0400	0.0016	0.0541	0.002	32
TW-28031	280 × 280	0.0400	0.0016	0.0507	0.002	31
TW-30028	300 × 300	0.0400	0.0016	0.0447	0.002	28
TW-30030-1	300 × 300	0.0380	0.0015	0.0467	0.002	30
TW-30030-2	300 × 300	0.0051	0.0381	0.0018	0.046	30
TW-30035	300 × 300	0.0350	0.0014	0.0497	0.002	35
TW-31532	315 × 315	0.0350	0.0014	0.0456	0.002	32
TW-32530-1	325 × 325	0.0014	0.0356	0.0017	0.043	30
TW-32530-2	325 × 325	0.0350	0.0014	0.0432	0.002	30
TW-35027	350 × 350	0.0350	0.0014	0.0376	0.002	27
TW-35034	350 × 350	0.0300	0.0012	0.0426	0.002	34
TW-36333	363 × 363	0.0300	0.0012	0.0400	0.002	33
TW-40088	400 × 400	0.0010	0.0254	0.0015	0.370	88
TW-40036	400 × 400	0.0250	0.0010	0.0385	0.002	36
TW-40031	400 × 400	0.0280	0.0011	0.0355	0.001	31
TW-40027	400 × 400	0.0300	0.0012	0.0335	0.001	27
TW-45030	450 × 450	0.0250	0.0010	0.0314	0.001	30
TW-50025-1	500 × 500	0.0010	0.0254	0.0010	0.025	25
TW-50025-2	500 × 500	0.0250	0.0010	0.0258	0.001	25
TW-51025	510 × 510	0.0250	0.0010	0.0248	0.001	25
TW-53025	530 × 530	0.0240	0.0009	0.0239	0.001	25
TW-63525	635 × 635	0.0200	0.0008	0.0200	0.001	25
TW-79528	795 × 795	0.0150	0.0006	0.0170	0.001	28

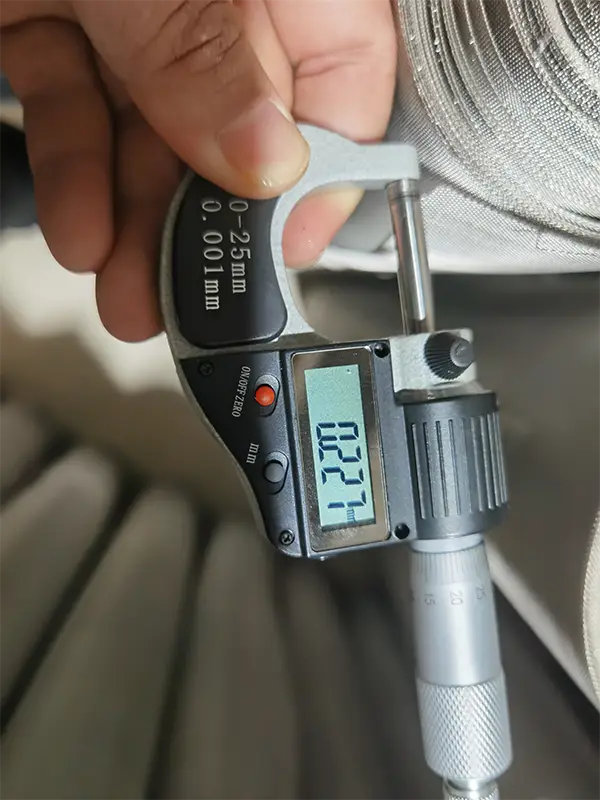

The wire diameter of twill weave mesh measured with a caliper is 0.227 mm.

ワイヤー直径の点検

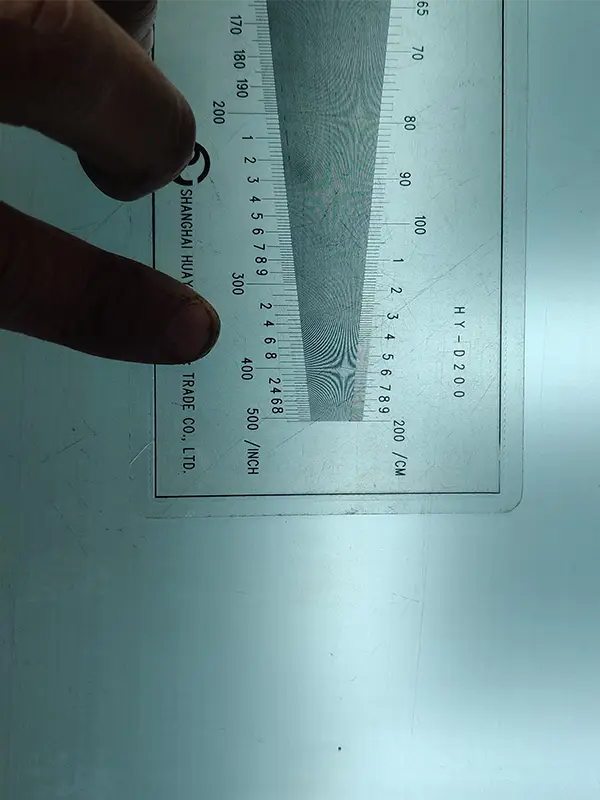

The mesh count of twill weave metal mesh is measured with a density gauge.

メッシュカウント検査

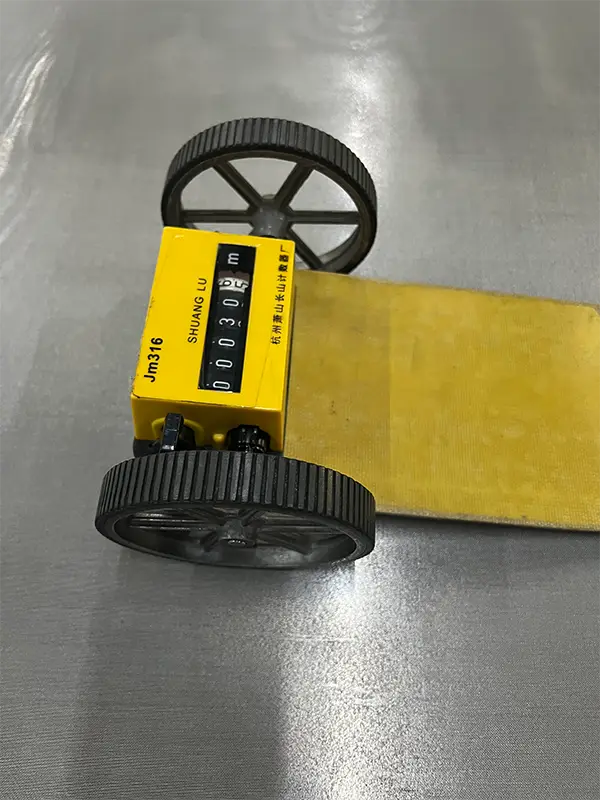

The length of twill weave metal mesh is measured to be 306 m.

長さ測定

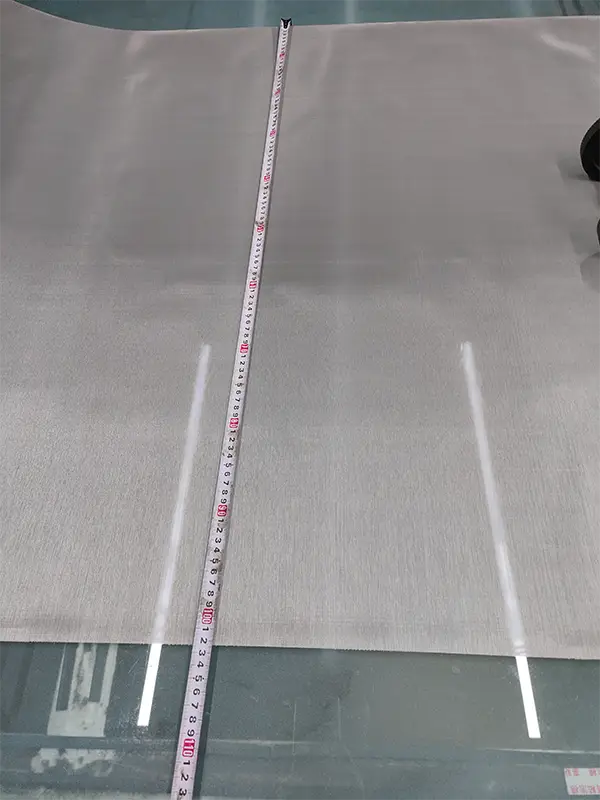

The width of the twill weave metal mesh is measured to be 120 cm.

幅の測定
